Ручной · Ду 10 мм
ВММ10
Золотниковый гидрораспределитель с ручным управлением, Ду 10 мм. Девять схем, включая 574Е с ручкой со стороны канала В, фиксация золотника или без фиксации.
- Ду 10 мм
- Давление 315 кгс/см²
- Расход 100–120 л/мин
- Масса 3,9 кг
- Схем 9
Паспорт PDF
9 схемРучка со стороны А / ВФиксация ФМасса 3,9 кг
Схемные исполнения
Гидросхемы из паспорта. Для каждого исполнения в документе приведена последовательность соединения каналов.

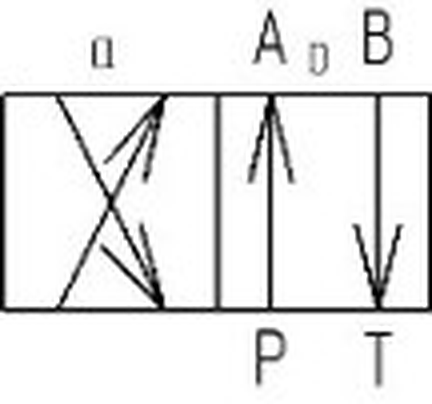

574А1 эл.
Ручка со стороны канала А
5741 эл.
Ручка со стороны канала А

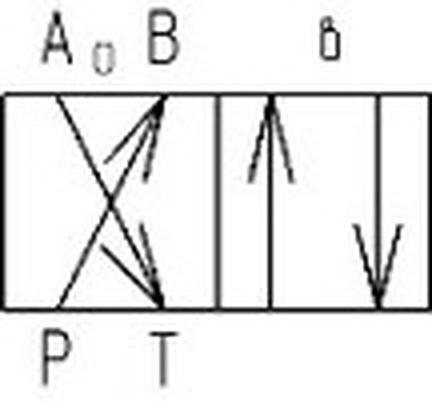

574Е1 эл.
Ручка со стороны канала В

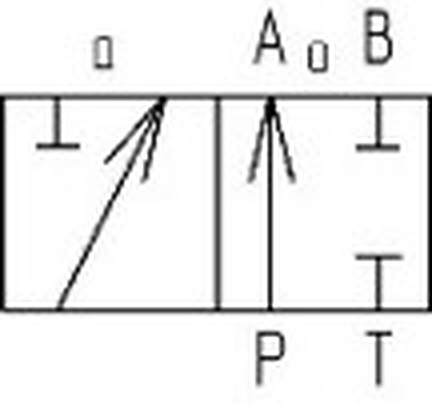

5731 эл.
Ручка со стороны канала А

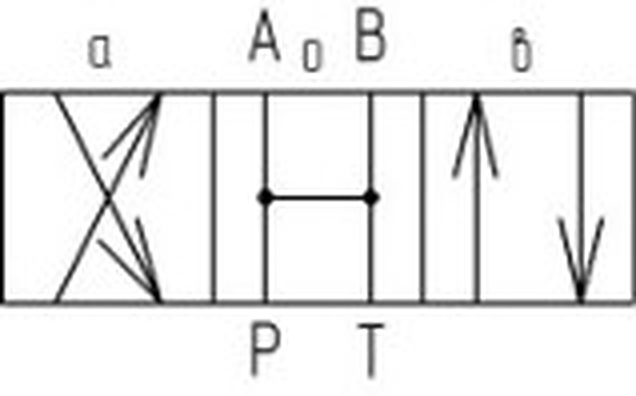

142 эл.
В нейтрали все каналы соединены

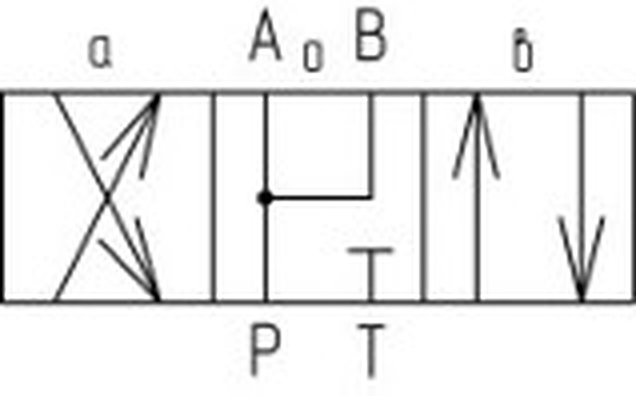

242 эл.
В нейтрали подпор А и В

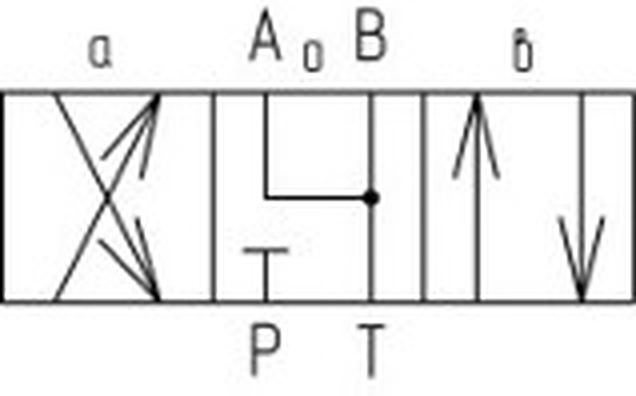

342 эл.
В нейтрали слив А и В в Т

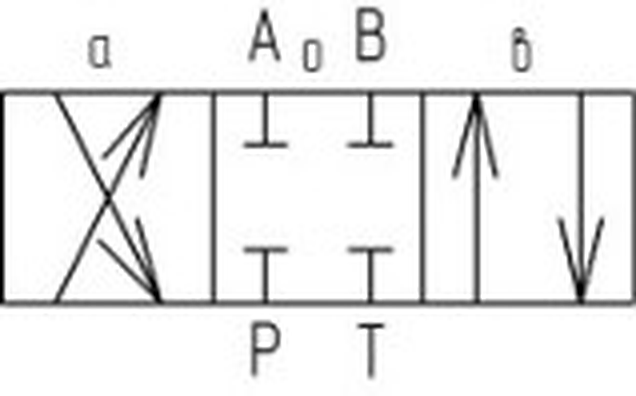

442 эл.
В нейтрали все каналы перекрыты

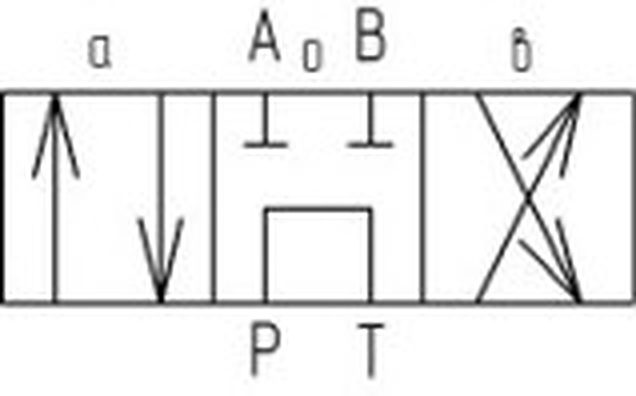

642 эл.
В нейтрали Р в Т, А и В перекрыты
Обозначение
Структура обозначения: ВММХ.Х.Х УХЛ4
Тип · ДуВММ10Ду 10 мм, ручное управление
Схема44573, 574, 574А, 574Е, 14, 24, 34, 44, 64
ФиксацияФбез буквы — без фиксации; Ф — с фиксацией
КлиматУХЛ4УХЛ4, О4, ХЛ1 по ГОСТ 15150-69
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ ВММ10.44 УХЛ4
Характеристики
| Условный проход, мм | 10 |
|---|---|
| Номинальное давление на входе, кгс/см² | 315 |
| Максимальное давление на выходе, кгс/см² | 100 |
| Максимальное давление управления, кгс/см² | 6–60 |
| Расход рабочей жидкости, л/мин | 100–120 |
| Масса, кг, не более | 3,9 |
| Температура окружающей среды | от −40 до +55 °С |
Габариты
ВММ10паспорт, раздел 5
| Размер | ВММ10 |
|---|---|
| Габаритная длина, мм | 163 |
| Высота с ручкой, мм | 200 |
| Ширина, мм | 70 |
| Длина стыковочной поверхности, мм | 92 |
| Присоединительные отверстия (4 отв.), мм | Ø6,6 |
| Каналы Р, А, В, Т, мм | Ø11,2 |
| Присоединительный разъём, мм | Ø11 |
| Ручка: диаметр / длина, мм | Ø25 / 40 |
| Угол поворота ручки | ±24,5° |
| Высота корпуса, мм | 83,5 |
| Ось ручки до торца, мм | 34; 93,5 |
| Координаты каналов от торца, мм | 16,7; 27; 37,3; 50,8; 92 |
