Электрогидравлический · Ду 16 мм
ВЕХ16
Золотниковый четырёхлинейный распределитель с электрогидравлическим управлением, Ду 16 мм. Давление 25 или 32 МПа, расход до 125 л/мин, пружинный или гидравлический возврат золотника, вспомогательные узлы: дроссельная плита, диафрагма, гидроклапан.
- Ду 16 мм
- Давление 25 / 32 МПа
- Расход 125 л/мин
- Масса 12,5 / 13,0 кг
- Схем 8
Паспорт PDF
8 гидросхем9 напряженийДавление 25 / 32 МПаРасход 125 л/мин
Схемные исполнения
Гидросхемы из паспорта. Для каждого исполнения в документе приведена последовательность соединения каналов.

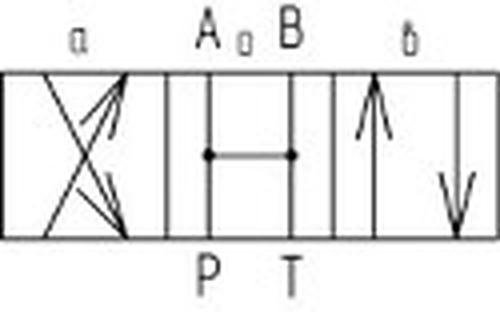

142 эл.
Все каналы соединены

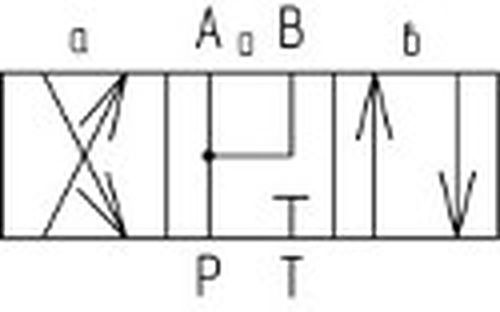

242 эл.
Подпор каналов А и В

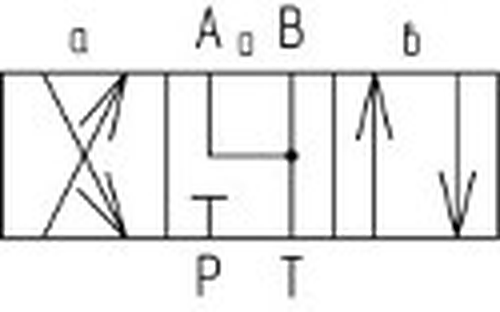

342 эл.
Слив из каналов А и В в канал Т

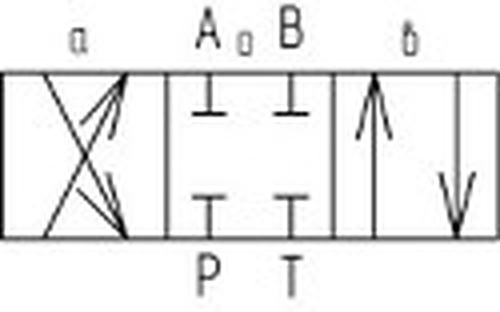

442 эл.
Все каналы перекрыты

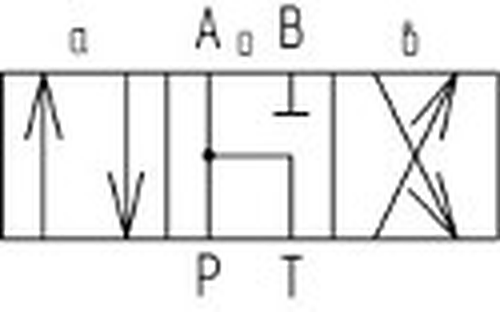

542 эл.
Р в А и Т, канал В перекрыт

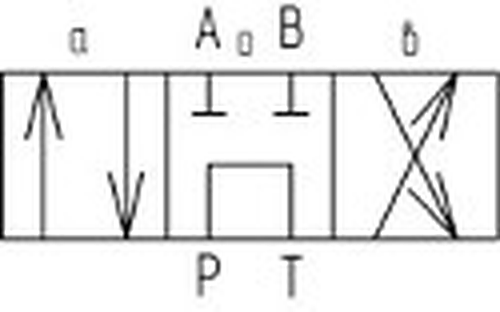

642 эл.
Р в Т, каналы А и В перекрыты

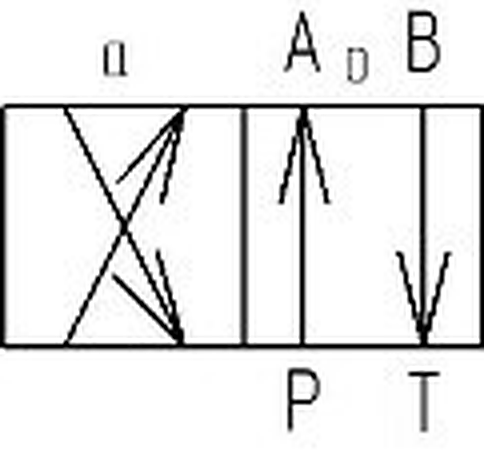

5741 эл.
Электромагнит со стороны канала А
574А1 эл.
Электромагнит со стороны канала А
Обозначение
Структура обозначения: Х-ВЕХ16Х.Х/ХХХХХХХХ УХЛ4
ДавлениеХбез обозначения — 25 МПа; Х — 35 МПа
ВозвратОФбез обозначения — пружинный; О — без пружины; ОФ — с фиксатором
Схема574А14, 24, 34, 44, 54, 64, 574, 574А
НапряжениеВ220Г12…Г110 · В24…В360
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ Х-ВЕХ16Х.574А/ОФВ220 УХЛ4
Полная структура обозначения
| Позиция | Код | Пояснение |
|---|---|---|
| Х | исполнение по давлению | без обозначения — 25 МПа; Х — 35 МПа |
| О; OF | тип возврата | О — без пружинного возврата; OF — без возврата с фиксатором |
| Х | установка золотника | без обозначения — пружина; Х — гидравлический возврат |
| Д | гидроклапан соотношения | без обозначения — нет; Д — с клапаном |
| 14…574А | схема | номер гидравлической схемы |
| Н4,5 | подпор в линии Р | без обозначения — нет; Н4,5 — клапан 0,45 МПа |
| Г12…В360 | напряжение | 12/24/48/110 DC; 24/36/110/220/360 AC |
| В08; В10; В12 | диафрагма | диаметр 0,8; 1,0; 1,2 мм |
| Е; ЕТ; Т | соединение управления | подвод/слив управления |
| Р; Р1 | дроссельная плита | регулирование на подводе / отводе |
| 10; 11; 12 | настройка хода | со стороны А и В / А / В |
| УХЛ4 | климат | УХЛ, категория 4 |
Характеристики
| Условный проход, мм | 16 |
|---|---|
| Давление на выходе, МПа | 25 / 32 номинальное · 28 / 32 максимальное · исполнение X — 35 |
| Давление на сливе, МПа | 25 независимый · 6 объединённый |
| Расход на линии Р-А(В), л/мин | 125 |
| Продолжительность включения, мин | 10–60 |
| Максимальный расход и утечки | по таблицам 1 и 2 паспорта |
| Напряжение питания, В | 12; 24; 48; 110 DC · 24; 36; 110; 220; 360 AC |
| Масса, кг | 12,5 с одним · 13,0 с двумя электромагнитами |
Габариты
ВЕХ16паспорт, раздел 5
| Размер | Значение |
|---|---|
| Длина, мм | 196 |
| Высота, мм | 171 |
| Ширина, мм | 91 |
| Присоединительная поверхность, мм | 101,5 × 70 |
| Расстояние между отверстиями, мм | 50 и 34 |
| Масса, кг | 12,5 / 13,0 |
Исполнения с дроссельной плитой, гидроклапаном и ограничением хода имеют другие габариты — см. паспорт, раздел 5.4.
