Электрогидравлический · Ду 20 мм

1Р20 / 2Р20

Золотниковый четырёхлинейный распределитель с электрогидравлическим управлением, Ду 20 мм. 1Р20 — пилот ВЕ6, 2Р20 — пилот ВЕ10. 16 гидравлических схем, давление 25 или 32 МПа, расход 200 л/мин.

  • Ду 20 мм
  • Давление 25 / 32 МПа
  • Расход 200 л/мин
  • Масса 16,0 / 20,5 кг
  • Схем 16
Габаритный чертёж 1Р20 / 2Р20
1Р20 / 2Р20 · паспорт, раздел 5
16 гидросхемПилот ВЕ6 / ВЕ10Давление 25 / 32 МПаРасход 200 л/мин

Схемные исполнения

Гидросхемы из паспорта. Для каждого исполнения в документе приведена последовательность соединения каналов.

Гидросхема 1Р20 / 2Р20-14 142 эл. Все каналы соединены
Гидросхема 1Р20 / 2Р20-24 242 эл. Подпор каналов А и В
Гидросхема 1Р20 / 2Р20-34 342 эл. Слив из каналов А и В в канал Т
Гидросхема 1Р20 / 2Р20-44 442 эл. Все каналы перекрыты
Гидросхема 1Р20 / 2Р20-54 542 эл. Р в А и Т, канал В перекрыт
Гидросхема 1Р20 / 2Р20-64 642 эл. Р в Т, каналы А и В перекрыты
Гидросхема 1Р20 / 2Р20-64А 64А2 эл. Р в Т, каналы А и В перекрыты
Гидросхема 1Р20 / 2Р20-74 742 эл. Р и В перекрыты, канал А в Т
Гидросхема 1Р20 / 2Р20-84 842 эл. Р перекрыт, А и В в Т
Гидросхема 1Р20 / 2Р20-84А 84А2 эл. Р перекрыт, А и В в Т
Гидросхема 1Р20 / 2Р20-94 942 эл. Все каналы перекрыты
Гидросхема 1Р20 / 2Р20-124 1242 эл. Все каналы соединены
Гидросхема 1Р20 / 2Р20-134 1342 эл. Р и А перекрыты, В в Т

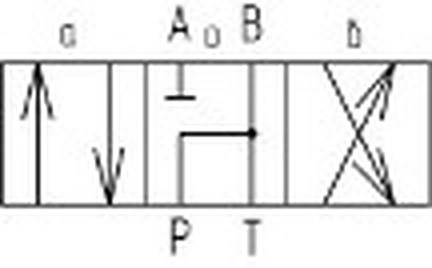

Гидросхема 1Р20 / 2Р20-154 1542 эл. Каналы Р, В и Т соединены
Гидросхема 1Р20 / 2Р20-574 5741 эл. Электромагнит со стороны канала А
Гидросхема 1Р20 / 2Р20-574А 574А1 эл. Электромагнит со стороны канала А

Схема 104 в паспорте предусмотрена только для Ду 32 — см. страницу 1Р32/2Р32.

Обозначение

Структура обозначения: 1Р203-АЛ4-44-В220НМ УХЛ4

Конструкция · Ду1Р201 — пилот ВЕ6; 2 — пилот ВЕ10
Давление32 — 25 МПа; 3 — 32 МПа
УправлениеЛЛ, Ж, Е — электрогидравлическое; И — гидравлическое
Схема · напряжение44 · В22017 схем; Г12…В360
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ 1Р203-АЛ4-44-В220НМ УХЛ4
Полная структура обозначения
ПозицияКодПояснение
1; 2номер конструкции1 — пилот ВЕ6; 2 — пилот ВЕ10
20; 32условный проход20 или 32 мм
2; 3давление на входе2 — 25 МПа; 3 — 32 МПа
А; Бспособ установкиА — пружинный возврат; Б — гидравлический
Л; Ж; Е; Ивид управлениядва эл. / два эл. с фиксацией / один эл. / гидравлическое
1; 2; 3; 4; Дприсоединения управленияподвод и слив потока управления
14…574Асхемное исполнениеномер гидравлической схемы
Р; Р1дроссельная плитарегулирование на подводе / отводе
В08; В10; В12диафрагма0,8; 1,0; 1,2 мм
Г12…В360напряжение12/24/48/110 DC; 24/36/110/220/360 AC
Н; М; Утип электроприводаН — кнопка; М — ЭМ6М; У — ЭМ10М
10; 11; 12настройка ходасо стороны А и В / А / В

Характеристики

Условный проход, мм20
Давление на входе, МПа25 (исполнение 2) · 32 (исполнение 3)
Расход рабочей жидкости, л/мин200
Напряжение питания, В12; 24; 48; 110 DC · 24; 36; 110; 220; 360 AC
Масса с электрогидравлическим управлением, кг16,0 (1Р20) · 20,5 (2Р20)
Масса с гидравлическим управлением, кг15,0 (1Р20) · 20,5 (2Р20)

Габариты

1Р20 / 2Р20паспорт, раздел 5
Габаритный чертёж 1Р20 / 2Р20
Клик по чертежу открывает его в полном размере.
Размер1Р203-Л2Р203
d, мм13,013,0
L, мм260260
L1, мм130130
L2, мм53,253,2
L3, мм77,077,0
L4, мм130,0130,0
L5, мм11,011,0
B, мм114114
B1, мм9292
H, мм240284
H1, мм110110
H2, мм4545
H3, мм3838

Размеры для исполнения с электрогидравлическим управлением; с гидравлическим управлением H = 140 мм (1Р203-И).
