Электромагнитный · Ду 4 мм
ВЕ43
Золотниковый гидрораспределитель с электромагнитным управлением, Ду 4 мм. Шесть схемных исполнений, один или два электромагнита, поток рабочей жидкости 4 л/мин номинальный и до 10 л/мин максимальный.
- Ду 4 мм
- Давление 320 кгс/см²
- Расход 4 / 10 л/мин
- Масса 1,4 / 1,9 кг
- Схем 6
Паспорт PDF
6 схем золотникаГ24, В110, В220Давление 320 кгс/см²Масса от 1,4 кг
Схемные исполнения
Гидросхемы из паспорта. Для каждого исполнения в документе приведена последовательность соединения каналов.

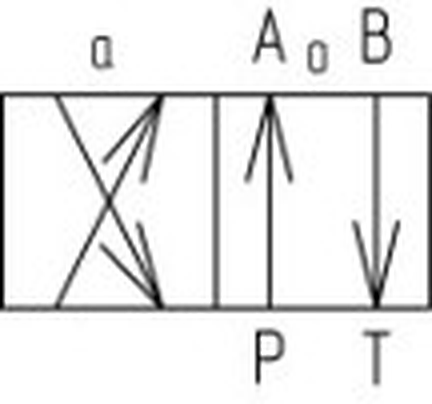

574А1 эл.
Электромагнит со стороны канала А; в переходном состоянии все каналы перекрыты

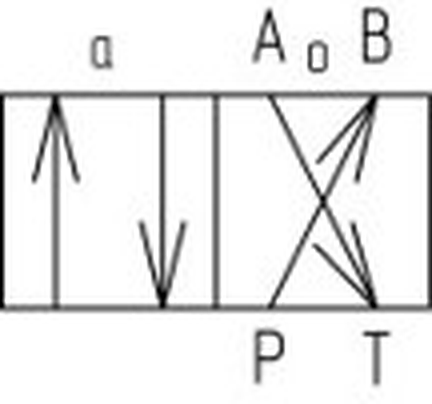

754А1 эл.
Электромагнит со стороны канала В

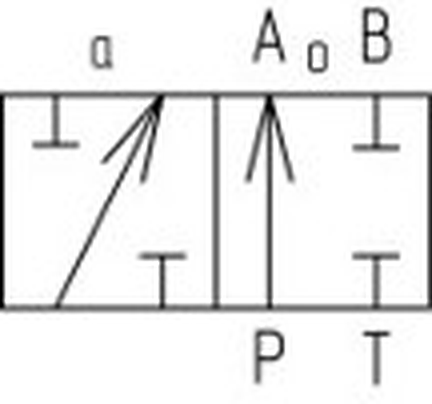

5731 эл.
Электромагнит со стороны канала А

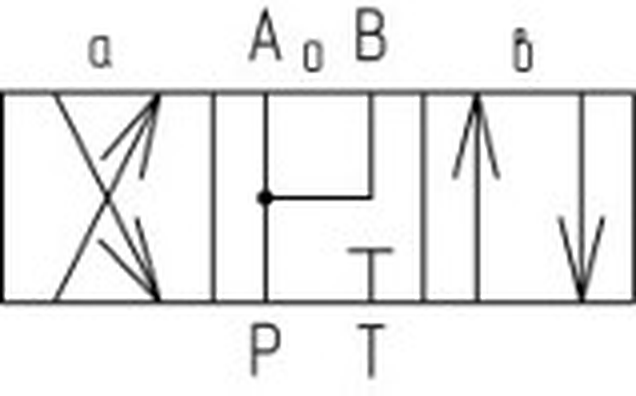

242 эл.
В нейтральном положении подпор каналов А и В

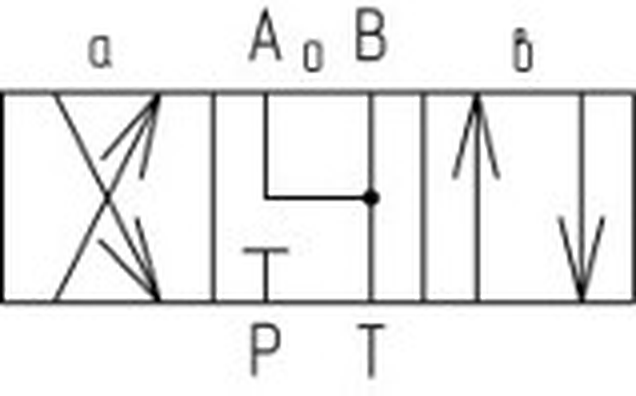

342 эл.
В нейтральном положении слив из каналов А и В в канал Т

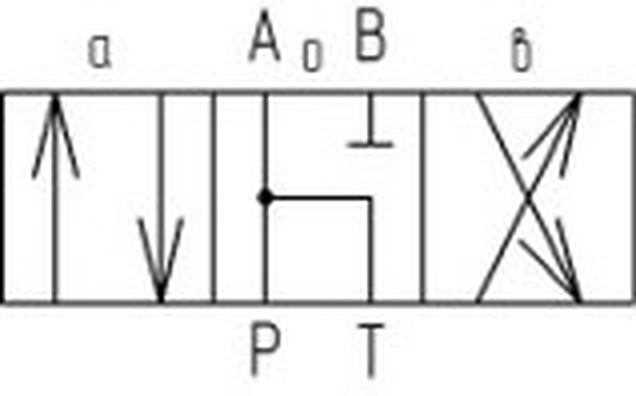

542 эл.
В нейтральном положении Р в А и Т, канал В перекрыт
Обозначение
Структура обозначения: ВЕ43.Х.Х УХЛ4
Тип · ДуВЕ43Ду 4 мм, 320 кгс/см²
Схема24573, 574А, 754А, 24, 34, 54
НапряжениеГ24Г24 · В110 · В220
КлиматУХЛ4УХЛ, категория 4
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ ВЕ43.24.Г24 УХЛ4
Полная структура обозначения
| Позиция | Код | Пояснение |
|---|---|---|
| ВЕ43 | тип изделия | Гидрораспределитель с электромагнитным управлением, Ду 4 мм |
| Х (первая) | 573; 574А; 754А; 24; 34; 54 | Схемное исполнение золотника |
| Х (вторая) | Г24; В110; В220 | Напряжение электромагнита |
| УХЛ4 | климат | УХЛ, категория размещения 4 по ГОСТ 15150-69 |
Характеристики
| Условный проход, мм | 4 |
|---|---|
| Давление нагнетания, кгс/см² | 320 |
| Давление на сливе, кгс/см², не более | 50 |
| Поток рабочей жидкости, л/мин | 4 номинальный · 10 максимальный |
| Продолжительность включения, мин | 15 |
| Время срабатывания, мс | 35 (DC) · 20 (AC 50 Гц) |
| Внутренние утечки, см³/мин, не более | 80 |
| Напряжение питания, В | 24 DC · 110 / 220 AC 50 Гц |
| Потребляемая мощность | 22 Вт (DC) · 46 ВА (AC) |
| Масса, кг | 1,4 с одним · 1,9 с двумя электромагнитами |
Габариты
ВЕ43паспорт, раздел 5
| Размер | С одним эл. | С двумя эл. |
|---|---|---|
| Длина гидрораспределителя, мм | 142 | 215 |
| Высота, мм | 76,5 | 76,5 |
| Ширина стыковочной поверхности, мм | 40 | 40 |
| Расстояние между отверстиями, мм | 25,8 × 28,2 | 25,8 × 28,2 |
| Присоединительные отверстия (4 отв.) | Ø5,5 | Ø5,5 |
| Установочные отверстия (4 отв.) | Ø8Н11 | Ø8Н11 |
| Габарит стыковочной плиты, мм | 52 × 37 | 52 × 37 |
| Расположение каналов, мм | 18,3; 13; 6,7; 9; 10,7; 20,6; 21 | 18,3; 13; 6,7; 9; 10,7; 20,6; 21 |
Чертёж — для исполнения с одним электромагнитом; длина двухэлектромагнитного — 215 мм.
