Гидрораспределители ВЕ10

Золотниковый гидрораспределитель с электромагнитным управлением, Ду 10 мм. Те же десять схем, но расход до 120 л/мин и давление на сливе до 160 кгс/см². Масса — от 4,7 кг; на стыковочной поверхности — каналы P, A, B и сливная линия T (на чертеже T1 и T2).

Гидрораспределитель состоит из корпуса с золотником и каналами Р (напор), А и В (цилиндровые), Т (слив). Золотник перемещается одним или двумя электромагнитами; при наладочных работах и в аварийных ситуациях используется кнопка ручного дублирования.

Схемных исполнений десять: пять с одним электромагнитом (574А, 574, 573, 574Е, 573Е) и пять с двумя (14, 24, 34, 44, 64). Каждое исполнение выпускается с катушкой на 12/24 В постоянного тока или 110/220 В переменного тока 50 Гц — всего 40 обозначений.

Особенности

• Присоединение к монтажной плите — 4 болтами (винтами).
• Рабочая жидкость — HL/HLP по DIN 51524; допускаются HETG, HEPG, HEES.
• Климатическое исполнение УХЛ4 по ГОСТ 15150-69.
• Назначенный ресурс — не менее 1 000 000 циклов, срок службы — 10 лет.
• Гарантия — 12 месяцев со дня ввода в эксплуатацию.

Напряжения и расход

С электромагнитом переменного тока расход ограничен: у ВЕ6 — 60 л/мин, у ВЕ10 — 120 л/мин. Время срабатывания — 35 мс (DC) и 20 мс (AC).

Выберите схему — откроется страница исполнения с гидросхемой, последовательностью соединения каналов, характеристиками и габаритами.

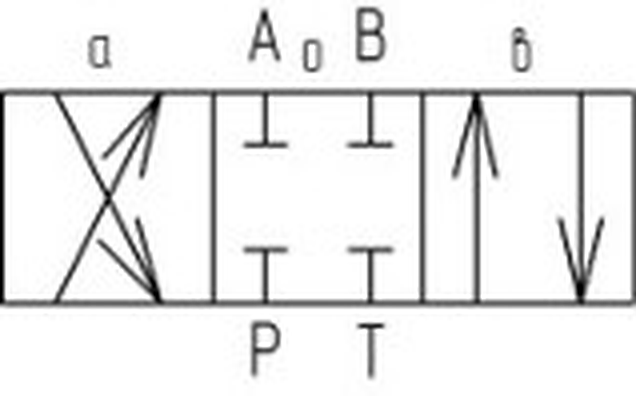

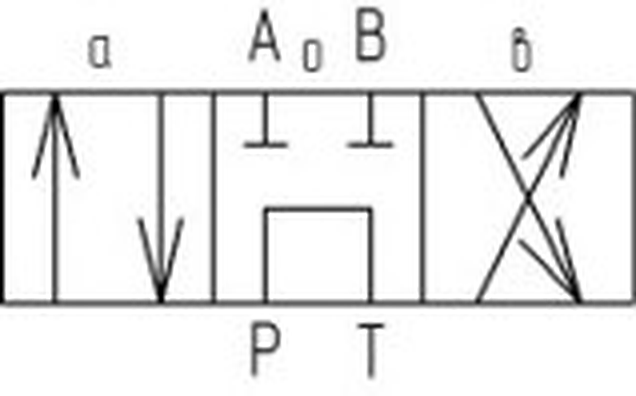

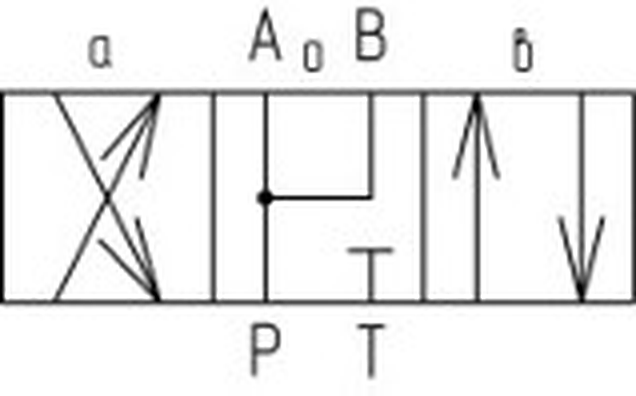

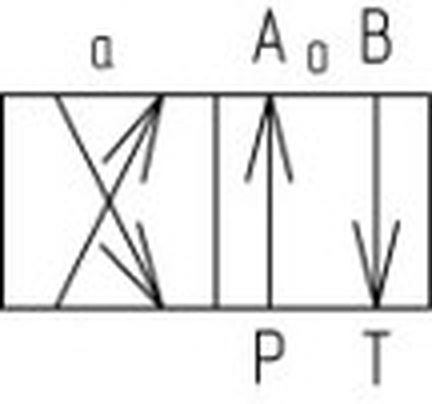

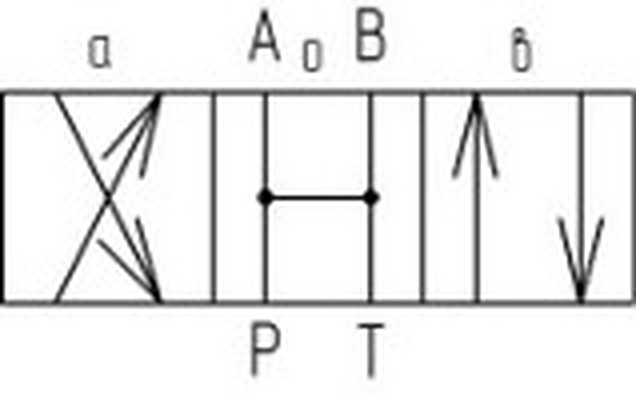

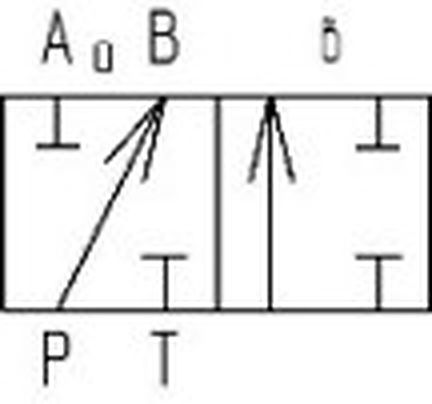

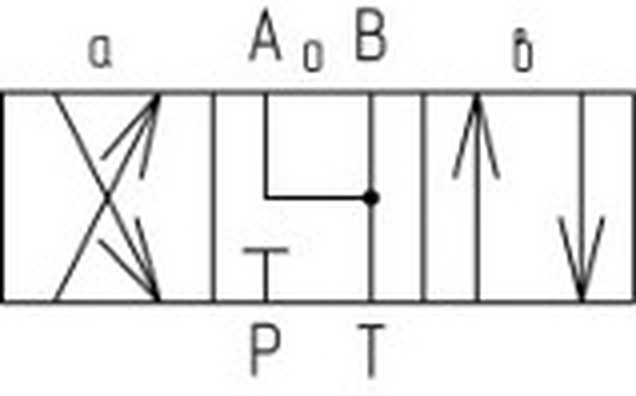

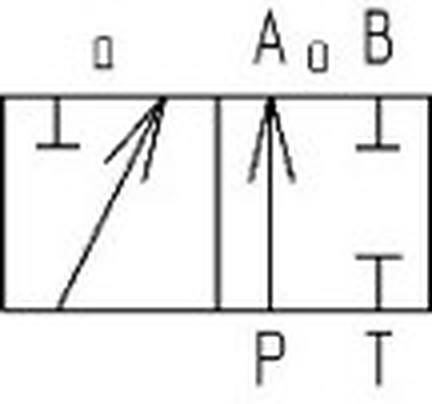

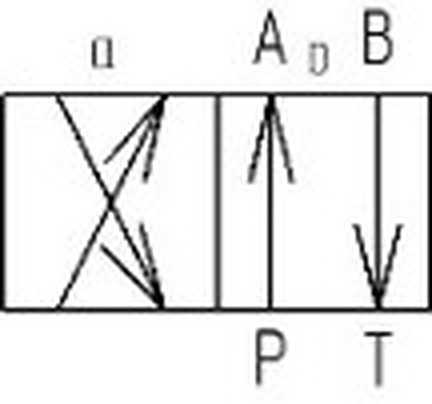

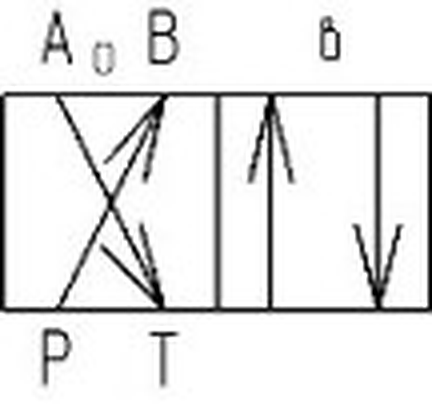

574А1 эл. Электромагнит со стороны канала А. В переходном состоянии золотника все каналы перекрыты. Схема и параметры → 5741 эл. Электромагнит со стороны канала А. В переходном состоянии золотника каналы перепускают рабочую жидкость. Схема и параметры → 5731 эл. Электромагнит со стороны канала А. Схема и параметры → 574Е1 эл. Электромагнит со стороны канала В. В переходном состоянии золотника все каналы перекрыты. Схема и параметры → 573Е1 эл. Электромагнит со стороны канала В. Схема и параметры → 142 эл. В нейтральном положении все каналы соединены. Схема и параметры → 242 эл. В нейтральном положении подпор каналов А и В. Схема и параметры → 342 эл. В нейтральном положении слив из каналов А и В в канал Т. Схема и параметры → 442 эл. В нейтральном положении все каналы перекрыты. Схема и параметры → 642 эл. В нейтральном положении Р в Т, каналы А и В перекрыты. Схема и параметры →

Для наглядности в таблице приведены оба типоразмера; параметры ВЕ10 выделены. Номинальный перепад давления зависит от схемы и расхода.

С одним электромагнитом573, 574, 574А, 574Е, 573Е

С двумя электромагнитами14, 24, 34, 44, 64

На чертеже ВЕ10 сливная линия показана двумя каналами T1 и T2; отверстие T2 — дополнительное.

Клик по чертежу открывает его в полном размере. Размеры — по паспорту; конструкция может меняться изготовителем.

Паспорт ВЕ10

Гидрораспределители с электромагнитным управлением типа ВЕ10. Москва, 2026.

8 страниц · 744 КБ · разделы 1–15

Скачать

Источник: паспорт изготовителя. Схемы, размеры и параметры приведены по оригиналу документа.
